Шкивы копровые проходческие, выпускаемые АО «ДОНЭРМ», типа ШКН, ШКП, ШПК и ШПО предназначены для поддержания и направления стальных канатов клетевых и скиповых одноканатных подъёмов, на которых подвешивается проходческое оборудование, используемое для проходки и армирования вертикальных стволов, а также для проведения горизонтальных и наклонных горных выработок в период шахтного строительства. Устанавливаются на подшкивной площадке шахтного копра. Шкивы изготавливаются с диаметром навивки каната от 400 до 1320 мм для канатов диаметром от 17,5 до 66 мм.
В зависимости от конструкции подвески проходческого оборудования устанавливают шкивы одинарные или спаренные. Для бадей, полка, спасательной лестницы и насоса, а также для крайних направляющих канатов устанавливают одинарные шкивы- для навески труб вентиляции, сжатого воздуха и цементации, а также для средних направляющих канатов – спаренные шкивы.
Для подъёмных установок применяют шкивы с подвижной осью типа ШПК, ШПО; для навески проходческого оборудования – с неподвижной осью типа ШКН, ШКП.
Параметры и размеры основных типов выпускаемых нашим предприятием шкивов отражены на рисунках и в таблицах:

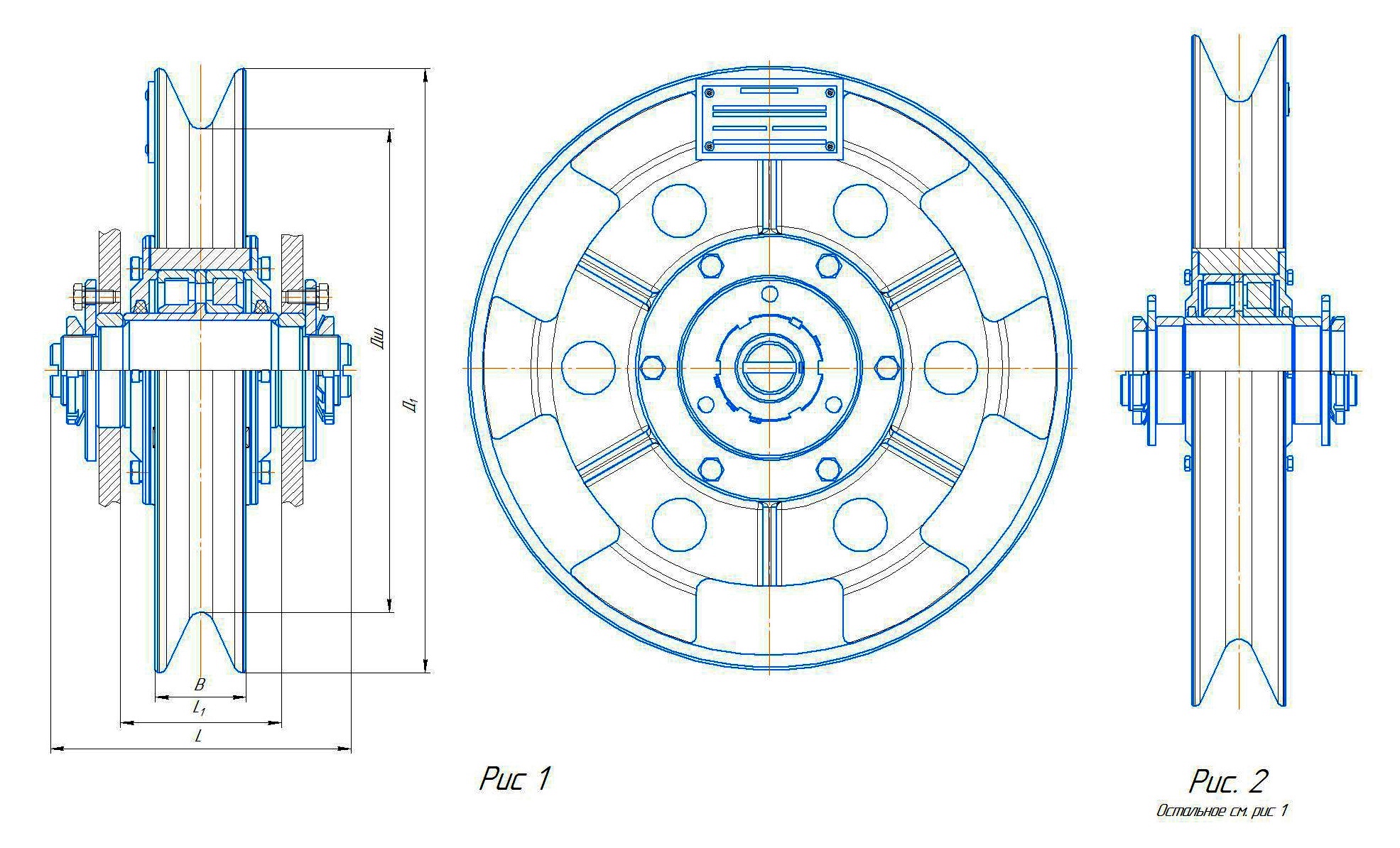

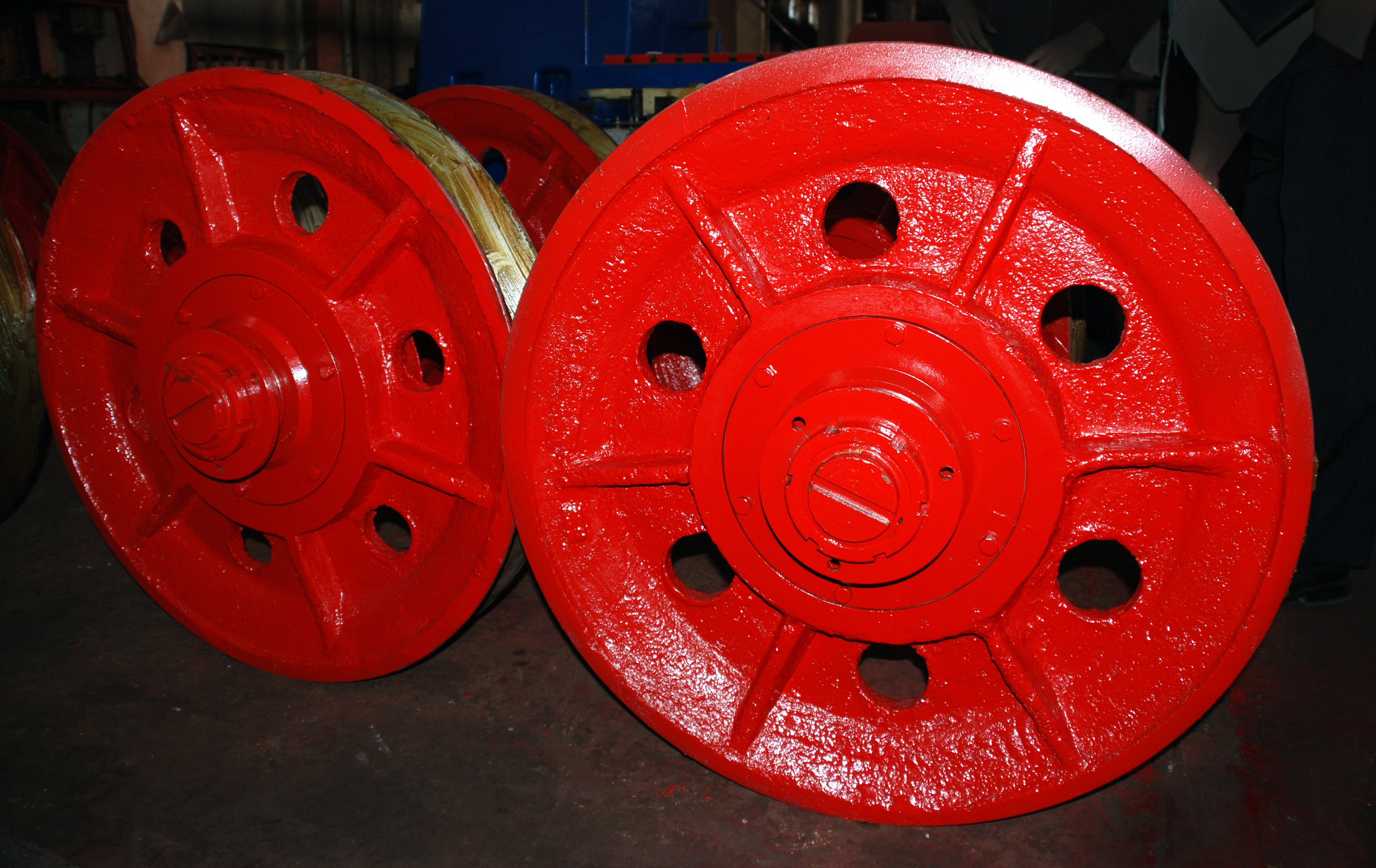

Шкив проходческий ШПО
Обозначение |
Рисунок |
Размеры, мм |
P, H |
Масса, кг |
|||||
Дш |
Д1 |
B |
L |
L1 |
dK |
||||
ЧУ04.00.000 | Рис. 1 | 360 | 450 | 68 | 224 | 120 | 13,5…18 | 100000 | 51 |
ЧУ04.00.000-01 | 500 | 625 | 90 | 284 | 150 | 18,5…25 | 200000 | 115 | |
ЧУ04.00.000-02 | Рис. 2 | 630 | 790 | 120 | 294 | 150 | 25,5…31,5 | 250000 | 192 |
ЧУ04.00.000-03 | 710 | 890 | 130 | 350 | 170 | 32…35,5 | 320000 | 294 | |
ЧУ04.00.000-04 | 800 | 1000 | 145 | 368 | 180 | 36…40 | 400000 | 401 | |
ЧУ04.00.000-05 | 900 | 1125 | 160 | 382 | 190 | 41…45 | 500000 | 505 | |
ЧУ04.00.000-06 | 1000 | 1250 | 175 | 440 | 210 | 46…50 | 600000 | 833 | |
ЧУ04.00.000-07 | 1120 | 1400 | 200 | 478 | 240 | 51…56 | 700000 | 982 | |
ЧУ04.00.000-08 | 1320 | 1650 | 235 | 550 | 280 | 57…68 | 900000 | 1457 |

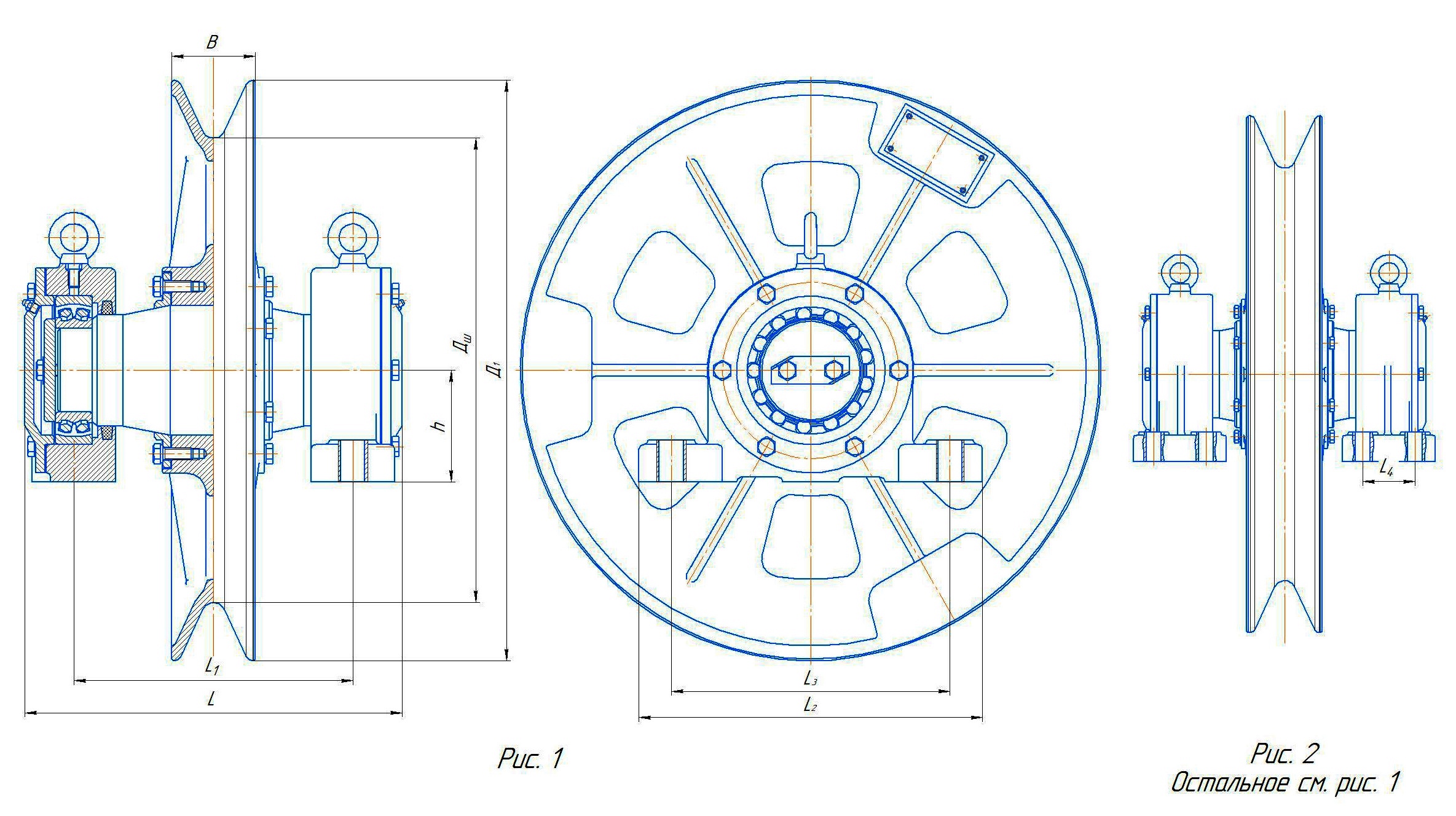

Шкив проходческий ШПК
Обозначение |
Рисунок |
Р, Н |
Размеры, мм |
Масса, кг |
||||||||||
dK |
ДШ |
Д1 |
n |
L |
L1 |
L2 |
L3 |
L4 |
B |
h |
||||
ЧУ09.00.000 | Рис. 1 | 200000 | 18…25 | 500 | 625 | 4 | 410 | 300 | 370 | 300 | - | 90 | 120 | 162 |
ЧУ09.00.000-01 | Рис. 2 | 250000 | 25,2…31,5 | 630 | 790 | 8 | 474 | 360 | 400 | 330 | 90 | 120 | 130 | 261,3 |
ЧУ09.00.000-02 | 320000 | 32…35,5 | 710 | 890 | 488 | 420 | 350 | 130 | 150 | 360 | ||||
ЧУ09.00.000-03 | 400000 | 36…40 | 800 | 1000 | 604 | 450 | 440 | 370 | 100 | 145 | 160 | 552 | ||
ЧУ09.00.000-04 | 500000 | 41…45 | 900 | 1125 | 612 | 470 | 400 | 160 | 170 | 688,8 | ||||
ЧУ09.00.000-05 | 600000 | 46…50 | 1000 | 1250 | 614 | 175 | 180 | 887,3 | ||||||
ЧУ09.00.000-06 | 700000 | 51…56 | 1120 | 1400 | 634 | 500 | 430 | 200 | 195 | 1046 | ||||
ЧУ09.00.000-07 | 900000 | 57…66 | 1320 | 1650 | 700 | 500 | 530 | 460 | 235 | 215 | 1639 |

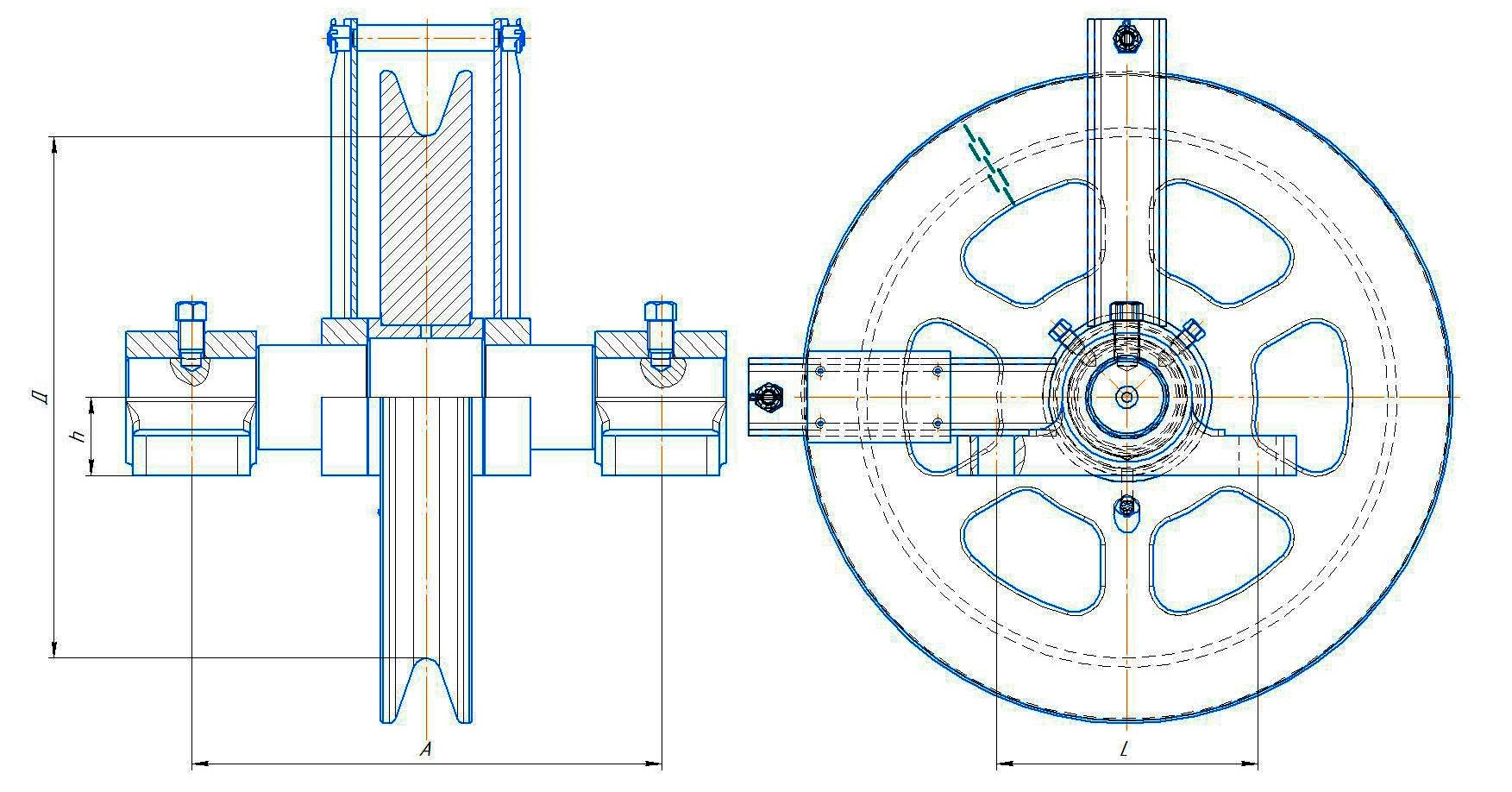

Шкив проходческий ШКП
Обозначение |
Д, мм |
А, мм |
d, мм |
P, Н |
L, мм |
h, мм |
Масса, кг |
ШКП1-04-20-60 | 400 | 360 | 17,5…20 | 60000 | 200 | 60 | 76 |
ШКП1-06-30-130 | 600 | 360 | 20,5…30 | 130000 | 200 | 70 | 167,2 |
ШКП1-09-45-325 | 900 | 540 | 25,5…45 | 325000 | 340 | 110 | 558 |
ШКП1-1,2-600-580 | 1200 | 640 | 45,5…60 | 580000 | 340 | 130 | 1215 |

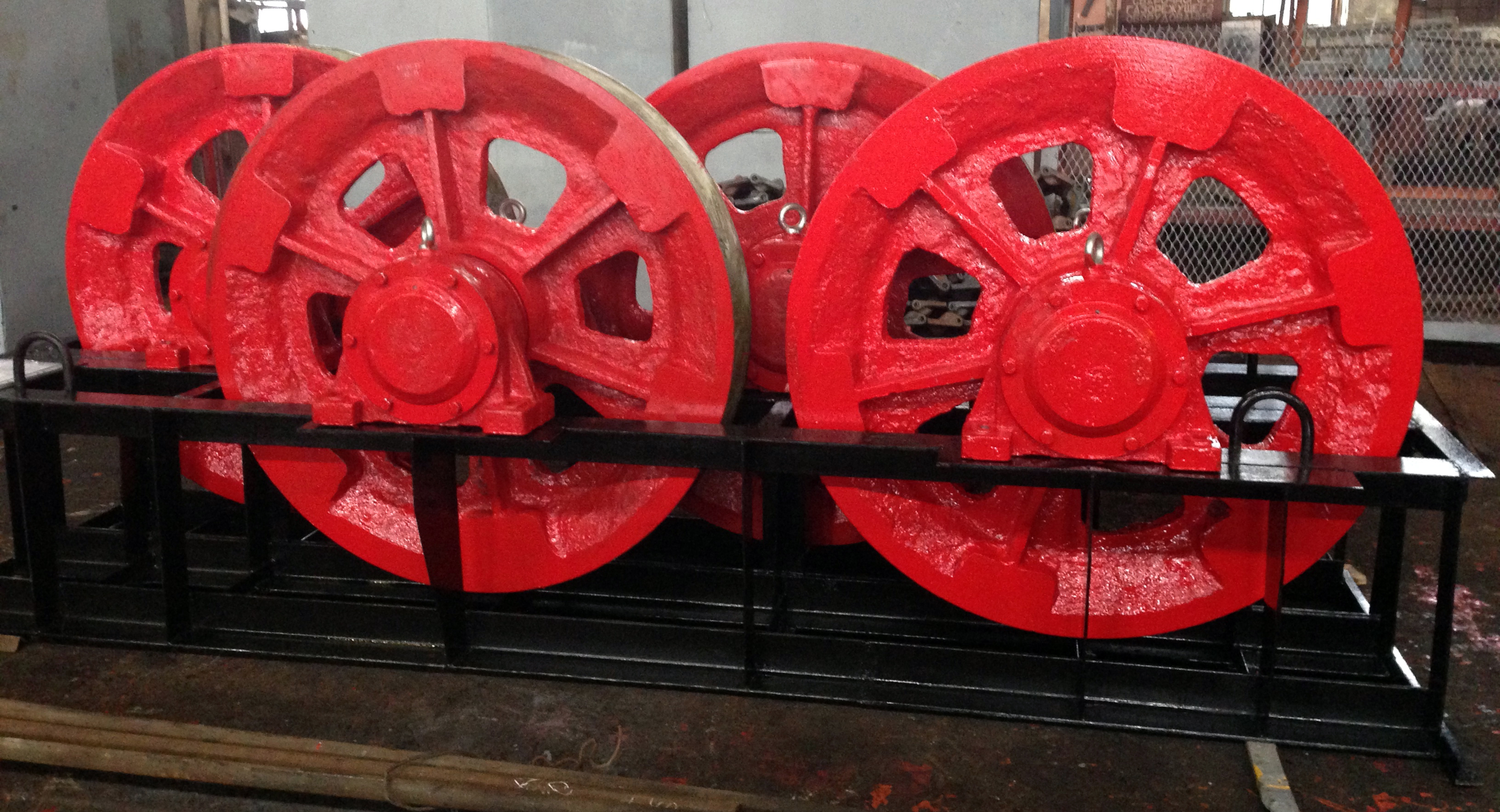

Для удобства транспортировки и хранения, отгрузка шкивов производится на транспортировочной упаковке.

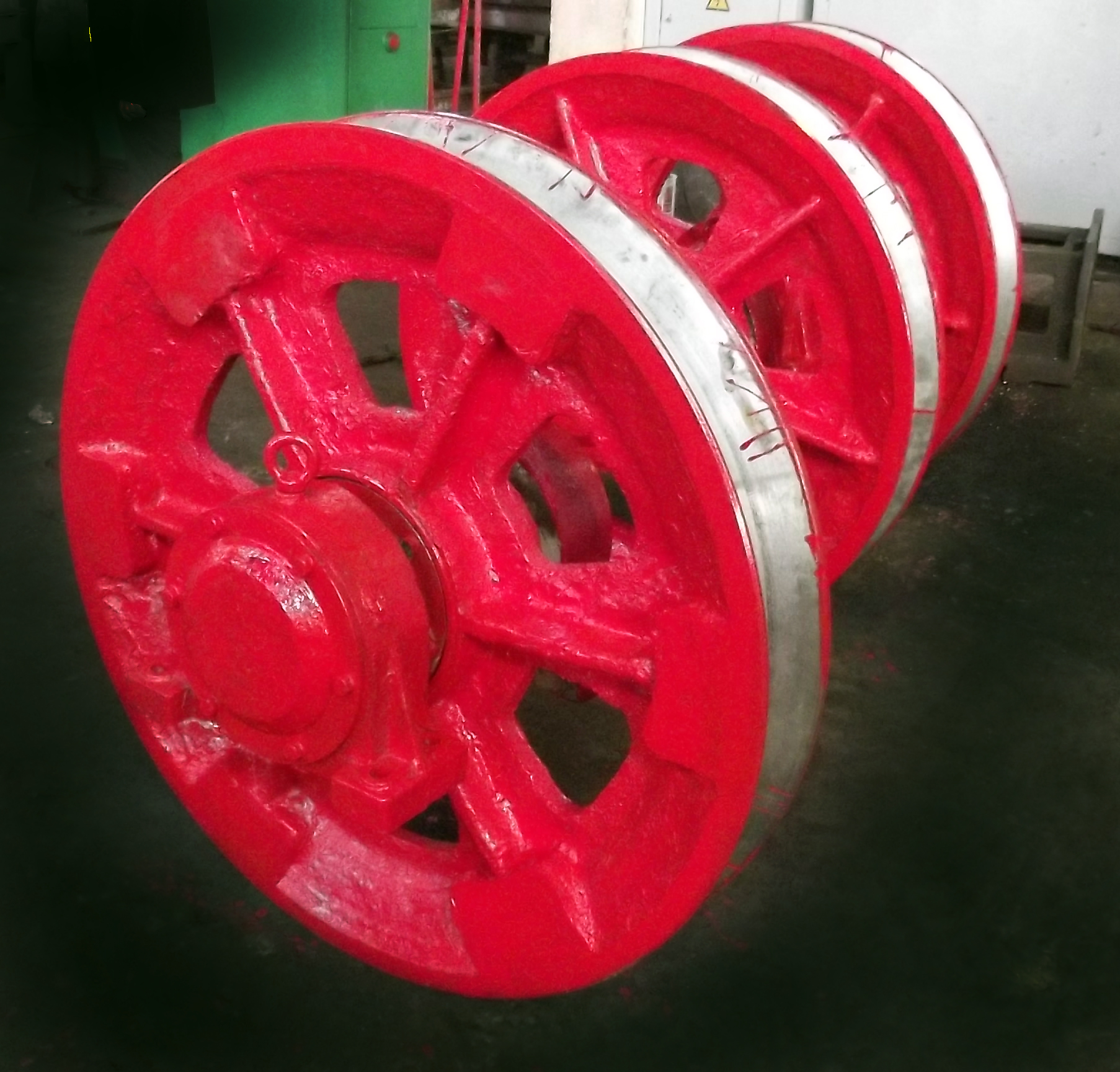

Шкивы проходческие ШПК-630 (ЧУ09.00.000-01) смонтированные на транспортировочной упаковке и подготовленные к отгрузке заказчику.
