ЁМКОСТИ И ПЛАТФОРМЫ НА БАЗЕ ВАГОНЕТОК

Для транспортировки различных жидкостей (горюче-смазочных материалов, эмульсий, воды) в условиях шахт, рудников, промышленных предприятий, оборудованных рельсовыми путями, наше предприятие предлагает ёмкости и цистерны, изготовленные на базе шахтных и рудничных вагонеток. Учитывая специфику использования заказчиком такого оборудования, его изготовление производится после тщательного согласования технического задания.

Объём выпускаемых ёмкостей колеблется от 0,5 м3 до 4,5 м3, Колея рельсового пути 600 мм, 750 мм, 900 мм.

Основные параметры некоторых из выпускаемых ёмкостей приведены в таблице

Наименование параметра и размера

Единица измерения

ВГ 1,7Ж-600

ВГ 3,3Ж-900

ВГ 4Ж-750

ВГР 3Ж-750

Номинальная вместимость, V

Предельные отклонения

 м³

1,7

±0,08

3,3

±0,016

4

±0,017

3

±0,015
Максимальная грузоподъёмность (пред.откл ±5%) т 3 5 7

Колея, S

 м 600 900 750

Длина, L ±50

 м 2950 3410 3450 3950

Ширина,B±50

 м 1232 1308 1308 1200

Высота от головки рельса, H

 м 1400 1600 1622 1975

Жесткая база, C

 м 1000 1100 1100 1250

Диаметр колеса по ободу катания D

 м 350 350 350 400

Высота сцепки от оси до головки рельса, h

 м 357 350 365
Масса не более кг 1090 1700 1490 2660

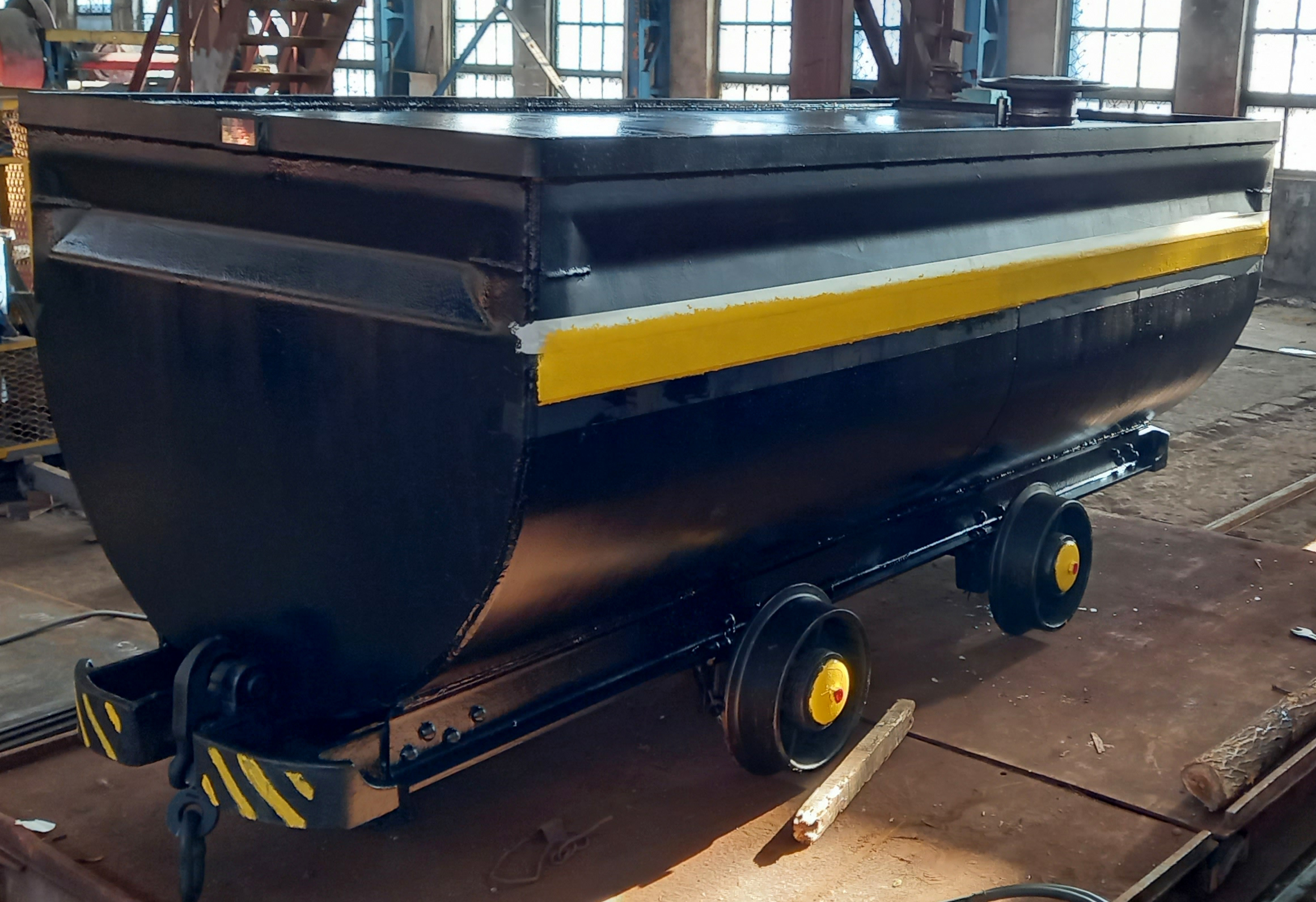

Ёмкость на базе вагонетки ВГ 3,3-900

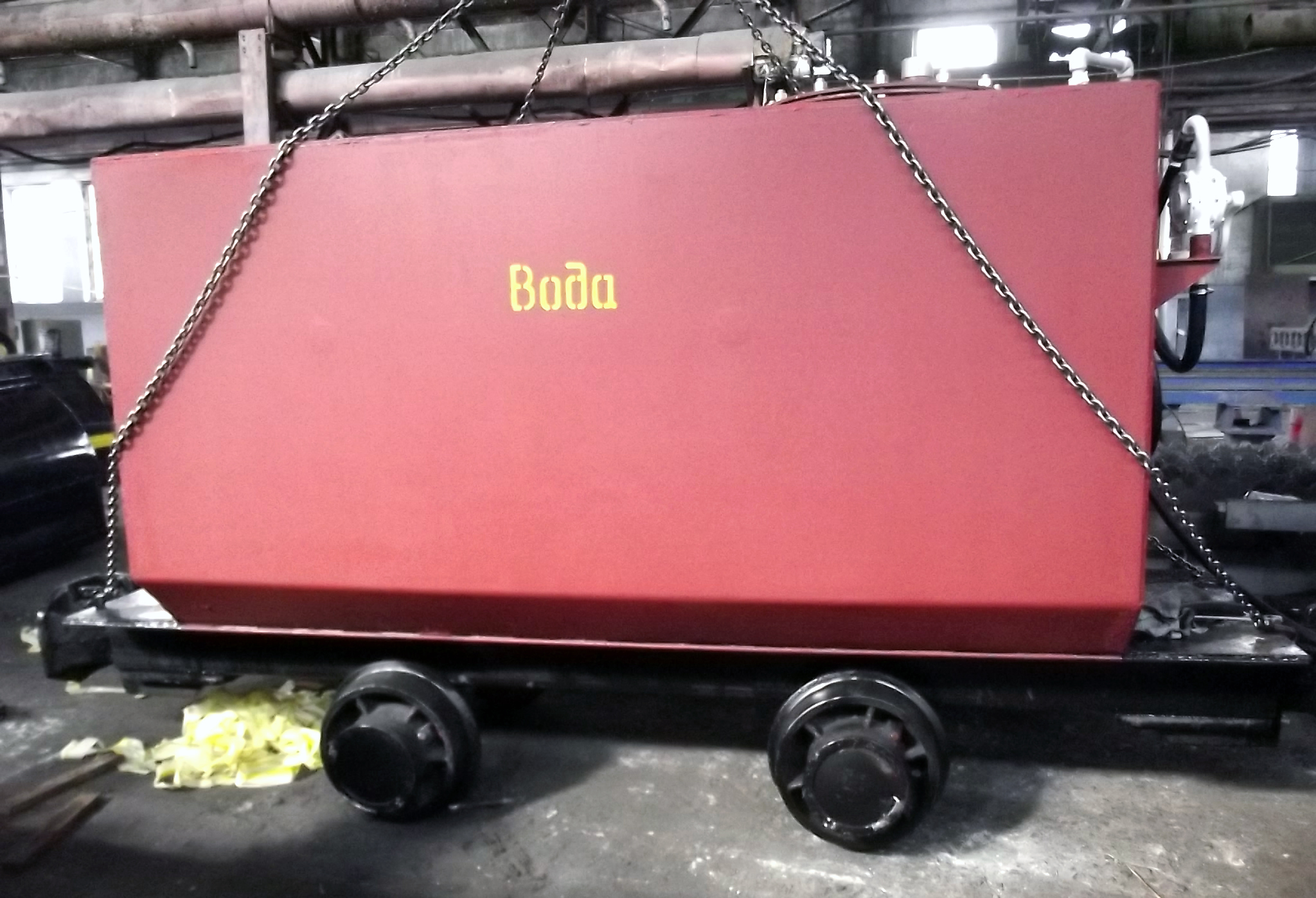

Ёмкость для транспортировки воды на базе вагонетки ВГ 4,5-750

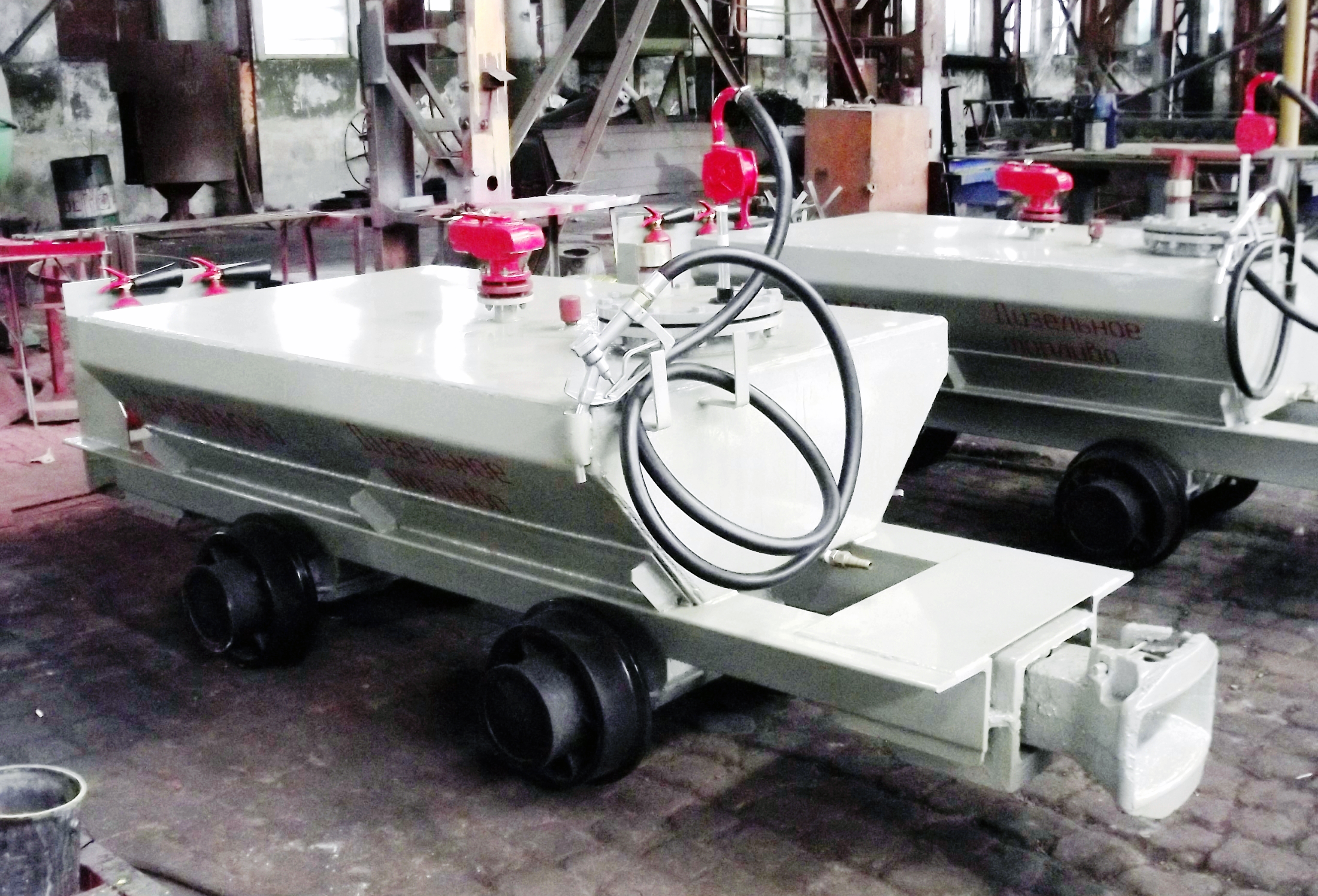

Ёмкость-заправщик на базе вагонетки ВГ 4,5-750

Для транспортировки грузов со специфическими весогабаритными характеристиками (секции механизированной крепи, контейнеры, лесо-пило материалы, блоки и тюбинги, и т.д.) используются грузовые платформы различных типов и модификаций.

Нашим предприятием освоен выпуск широкого спектра платформ, основные параметры некоторых из них приведены в таблице

Наименование параметра и размера

Единица измерения

ПТКУ-900

ПТКУ-600

ТТ-900

ТТ-600

ВЛ-600-550
Максимальная грузопоъемность (пред.откл ±5%) т 8 5 10 2

Колея, S

 мм 900 600 900 600

Длина, L±50

 мм 3360 2700 3160 2800 200

Ширина,B±50

 мм 1300 930 1300 880

Высота от головки рельса, H

 мм 1140 900 450 409 1150

Жёсткая база, C

 мм 1100 800 1100 800 550

Диаметр колеса по ободу катания D

 мм 350 300 350 300

Высота сцепки от оси до головки рельса, h

 мм 365 320 365 320
Масса не более кг 1220 740 1100 885 680

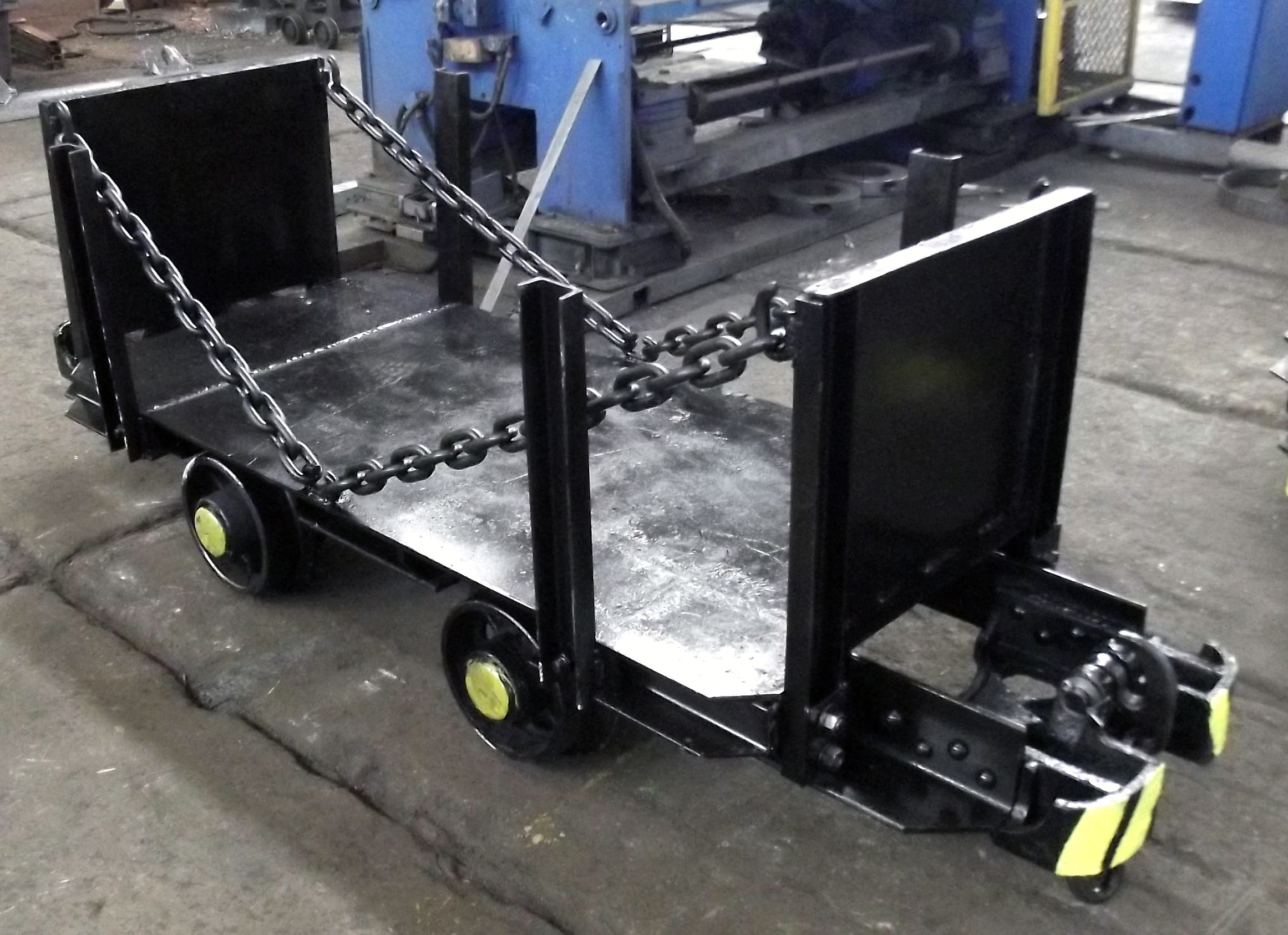

Платформа ТТ-600 (со специальным прицепным устройством)

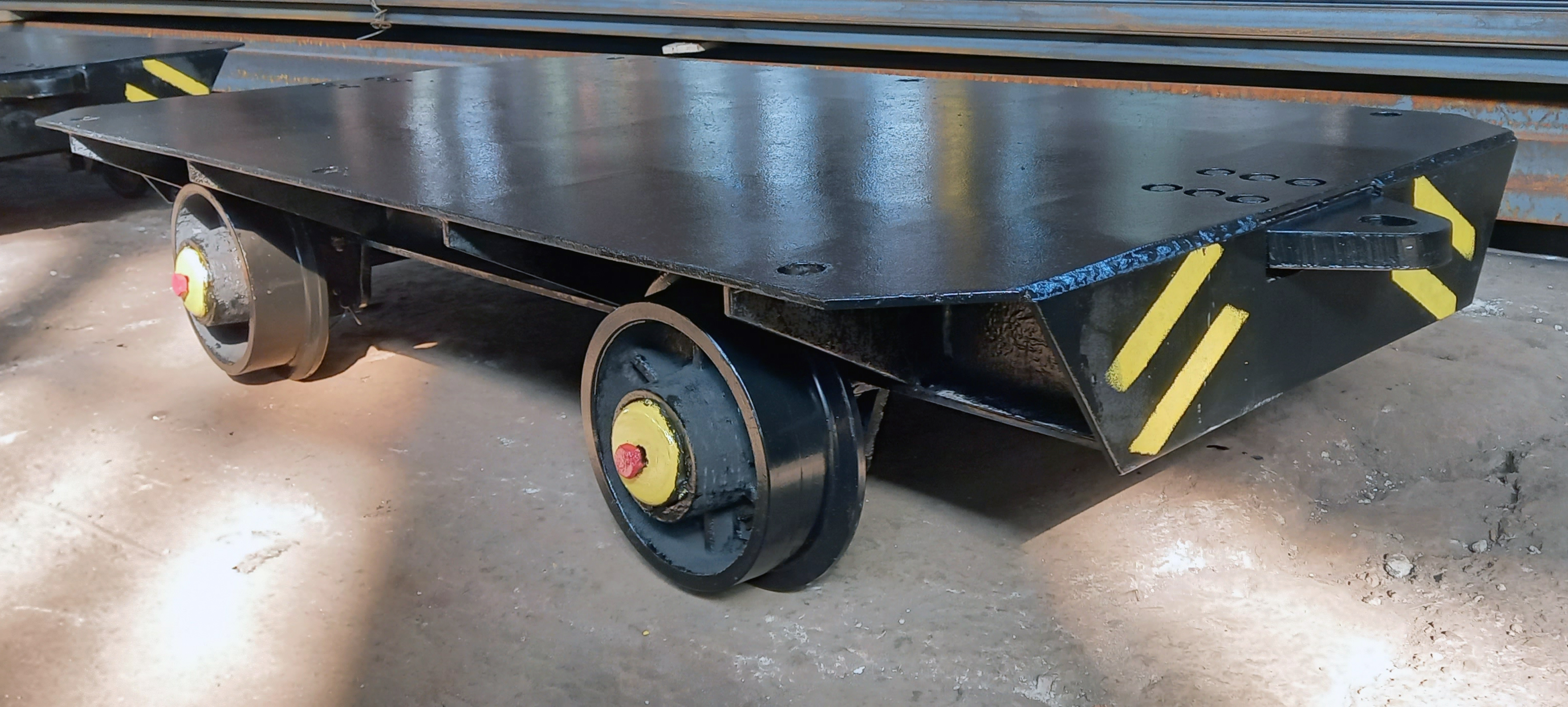

 Платформа ПТКУ-900

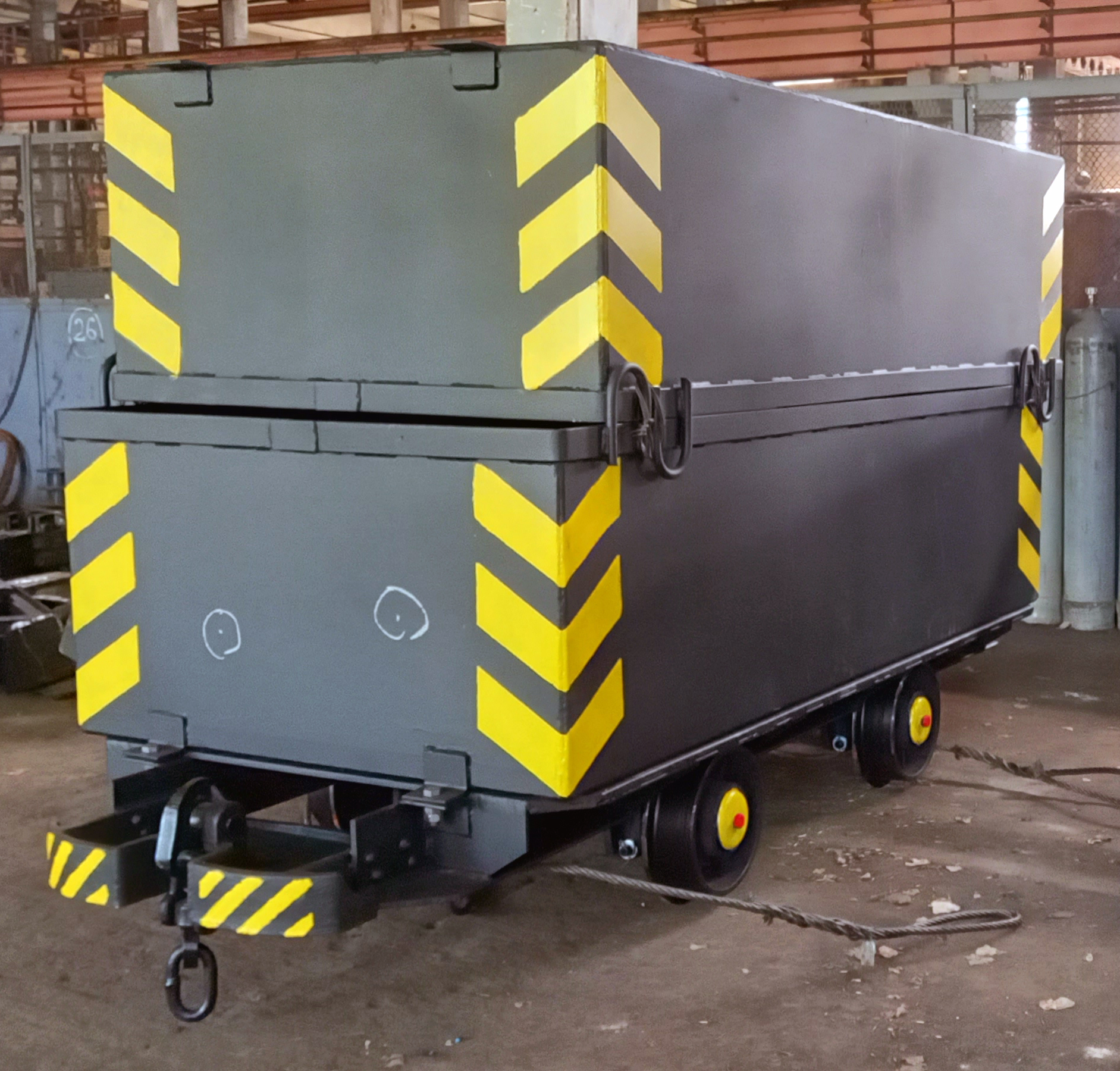

Платформа ТТ-900 (в комплекте с двумя съёмными контейнерами)

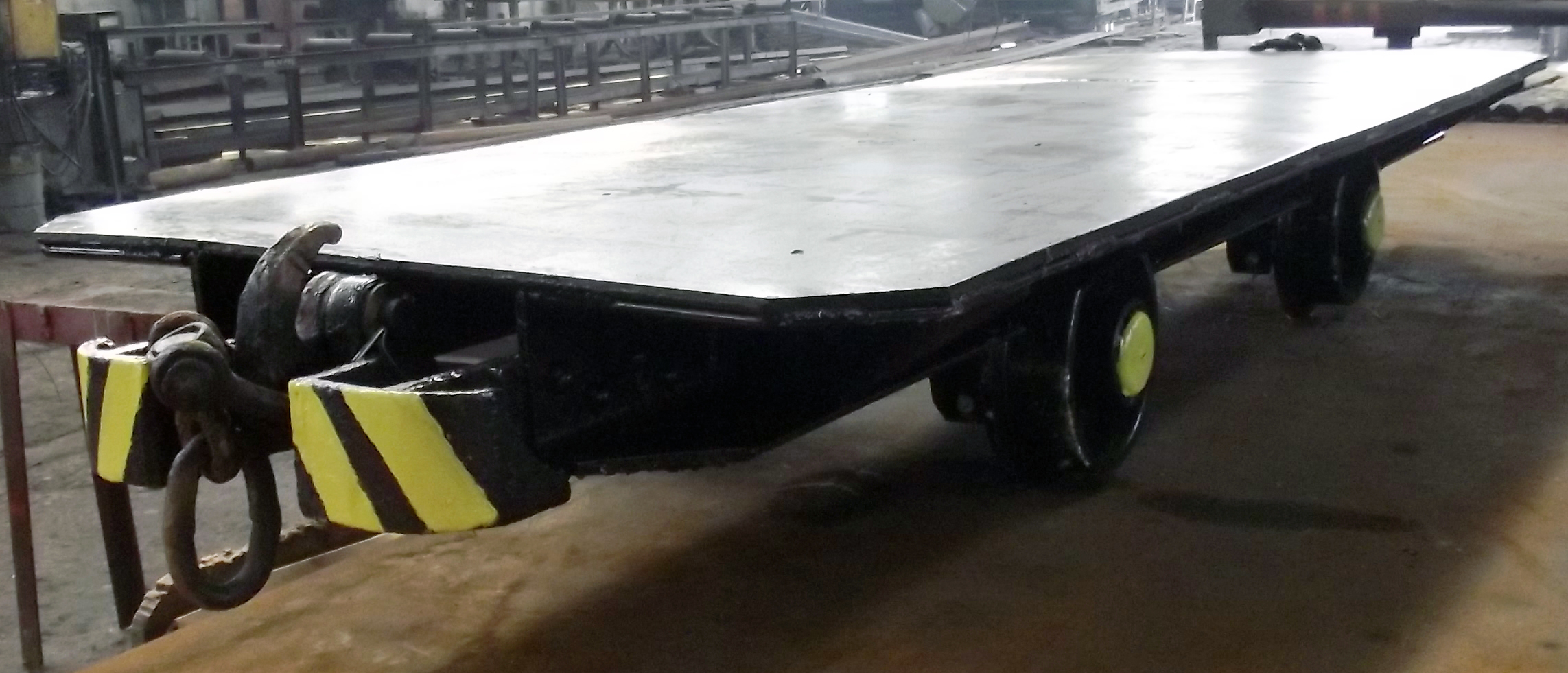

 Платформа ТТ-900

Также на нашем предприятии налажен выпуск Вагонеток лесодоставочных типа ВЛ и Блоко-тубинговозов типа БТ на базе шахтных и рудничных вагонеток

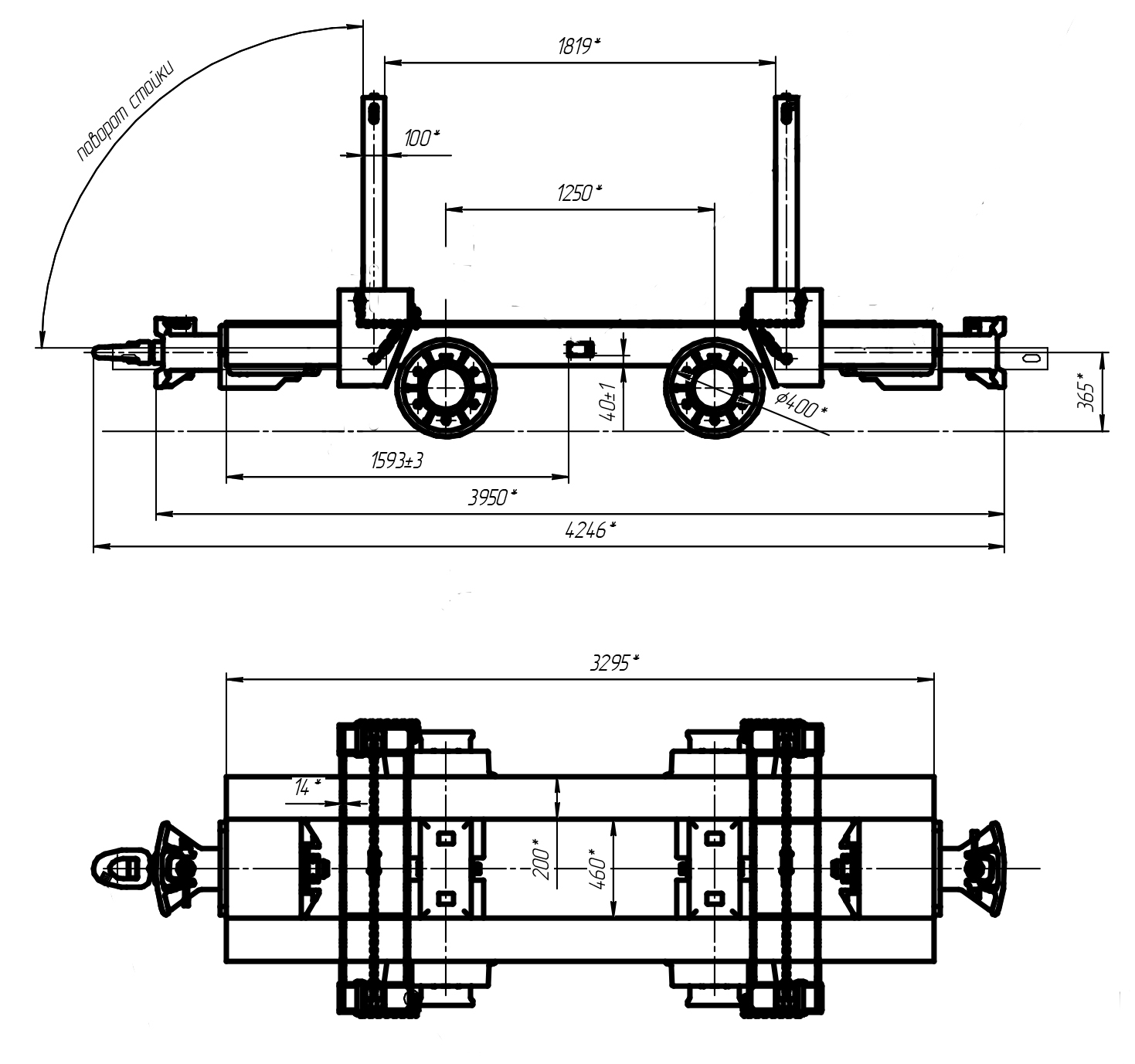

Вагонетка лесовозная ВЛ-6-750

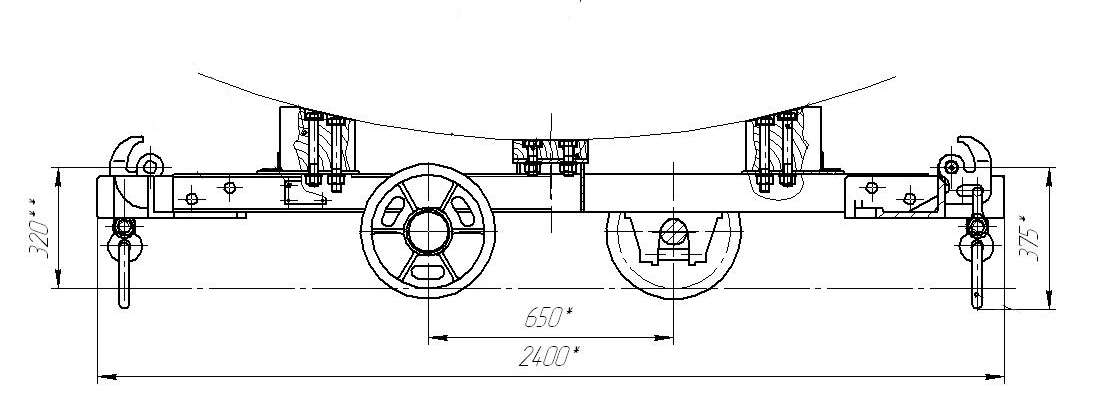

Блоко-тюбинговоз БТ-1-600



По спец. заказу ёмкости и платформы могут комплектоваться колёсами с широкой ребордой, позволяющими их транспортировку помимо рельсового пути также по ровной твёрдой поверхности вне рельсового пути.

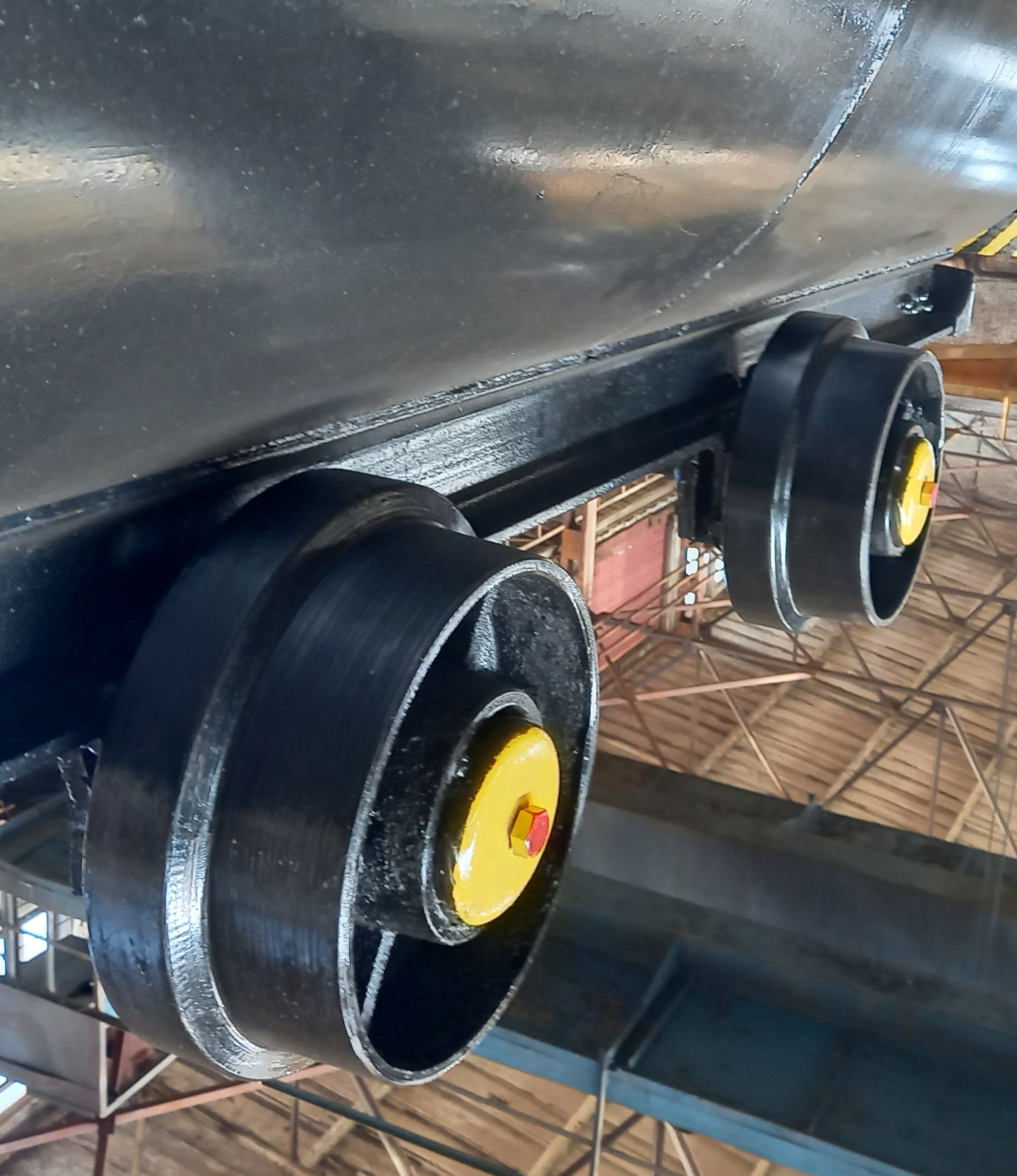

Колёса с широкой ребордой


Металлоконструкции жесткой армировки предназначены для перемещения подъемных сосудов, размещения оборудования, системы дегазации, вентиляции, водоснабжения, электроснабжения и состоят из ярусов, расстрелов и проводников.
  • клети индивидуальные, аварийные сварной конструкции;
  • шкивы типов ШПК (шкивы проходческие копровые);
  • шкивы типов ШПО (шкивы проходческие отклоняющиеся);
  • лебедки для открывания ляд марки ЛЗ и Л2;

    • Наклонные мосты, газоочистительные системы для доменных печей.
    • Конструкции лифтов.
    • Короба вытяжные вентиляционные.
    • Газоходы, дымовые и вытяжные трубы.
    • Металлоконструкции конвейеров желобчатых.
    • Балки скольжения.
    • Балки хребтовые (поперечные).
    • Конструкции градирни.
    • Здания насосных станций.
    • Каркасы топки, сушила.
    • Цепи шлеппера.
    • Термосы для флюса и др.


    Шахтные вагонетки с открывающимся днищем (с донной разгрузкой) типа ВД и ВДК вместимостью 2,5 и 3,3 м3 предназначены для транспортирования горной массы по подземным откаточным выработкам шахт. Разгружаются шахтные вагонетки на ходу над ямой с разгрузочными кривыми.
