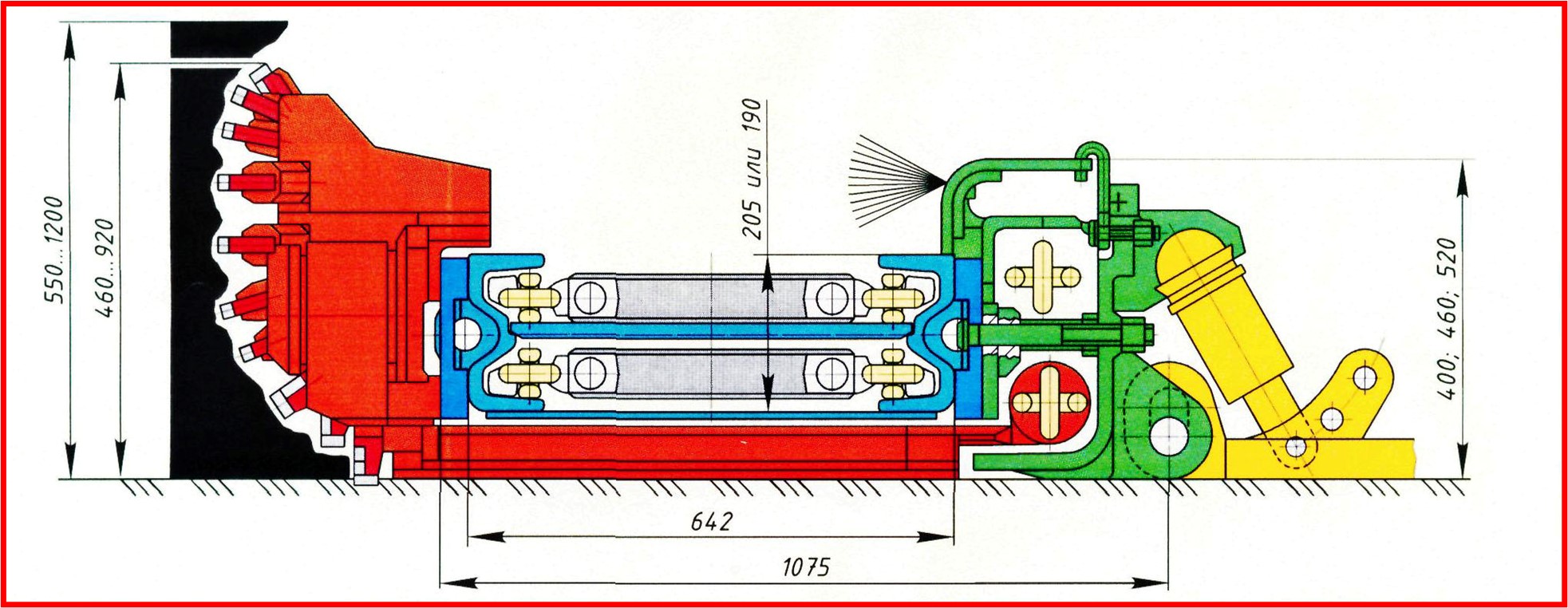

Струговая установка СО75МУ (1СОП ГОСТ 28629-90) – отрывного типа, лёгкого класса предназначена для механизации основных производственных процессов по добыче и транспортированию угля в лавах длиной до 250 м на пластах мощностью 0,55-1,2 м с углами падения пласта при работе по простиранию не более 25°, по восстанию – не более 12°, по падению – не более 5° и сопротивляемостью резанию в стабильной зоне не более 250 кН/м при минимальной мощности пласта и не более 125 кН/м при максимальной мощности пласта. Установка может эксплуатироваться на пластах с любой газообильностью вплоть до сверхкатегорийных.

Струговая установка СО75МУ имеет исполнительный орган (струг) усовершенствованной конструкции, позволяющий работать без отжатия рештачного става конвейера от забоя в зоне прохода струга. Тяговый орган струга – цепь круглозвенная калибра 30х108 мм.

Конвейер струговой установки выполнен на базе рештаков, боковины которых имеют усиленный профиль высотой 205 мм или 190 мм, с листом среднего днища толщиной 20…23 мм и улучшенной конструкции стыка рештаков, исключающей просыпание угля на почву. Тяговый орган конвейера – на базе разнесённых специальных пониженных цепей калибра 24х86 со штампованными скребками повышенной прочности.

Струговая установка СО75МУ работает в комплексе с механизированными крепями комплектного и агрегатированного типа, а также с индивидуальными крепями. Элементы соединения секций конвейера между собой и с крепью обеспечивают работу при усилии на подтягивание секций крепи не менее 320 кН. При коэффициенте машинного времени 0,60 на пластах мощностью 0,9 м расчётная нагрузка на лаву составляет 4300-4700 т/сутки.

Техническая характеристика струговой установки СО 75 МУ

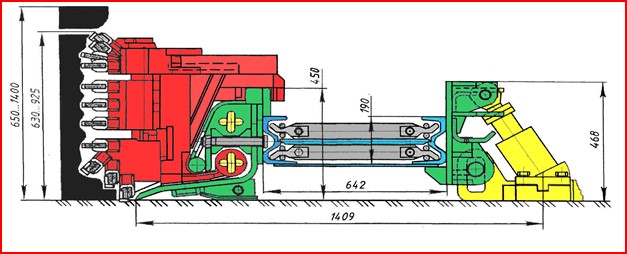

Струговые установки 1СН99, 1СН99У (1СНП ГОСТ 24564-81) – скользящего типа, лёгкого класса предназначены для механизации основных производственных процессов по добыче и транспортированию угля в лавах длиной до 250 м на пластах мощностью 0,65-1,4 м с углами падения пласта при работе по простиранию не более 25°, по восстанию – не более 12°, по падению – не более 5° и сопротивляемостью резанию в стабильной зоне не более 300 кН/м при минимальной мощности пласта и не более 150 кН/м при максимальной мощности пласта. Установки могут эксплуатироваться на пластах с любой газообильностью вплоть до сверхкатегорийных.

Струговые установки 1СН99, 1СН99У имеют исполнительный орган (струг) усовершенствованной конструкции с эффективной схемой набора резцов. Поверхность, по которой перемещается струг на наклонной направляющей, выполнена плоской, а не круглой, что повышает её надёжность и долговечность. Тяговый орган струга – цепь круглозвенная калибра 30х108 мм или 26х92 мм.

Конвейер струговых установок выполнен на базе рештаков, боковины которых имеют усиленный профиль высотой 190 мм, с листом среднего днища толщиной 20…23 мм. Тяговый орган конвейера – на базе разнесённых специальных пониженных цепей калибра 18х64 мм (в установке 1СН99) или специальных пониженных цепей калибра 24х86 (в установке 1СН99У) со штампованными скребками повышенной прочности.

Струговые установки 1СН99, 1СН99У работают в комплексе с механизированными крепями комплектного и агрегатированного типа. Элементы соединения секций конвейера между собой и с крепью обеспечивают работу при усилии на подтягивание секций крепи не менее 320 кН.

При коэффициенте машинного времени 0,60 на пластах мощностью 0,9 м расчётная нагрузка на лаву составляет 4200-4600 т/сутки.

Техническая характеристика струговых установок 1СН99, 1СН99У

(знаком * отмечены значения для струговой установки 1СН99У)
